介质损耗测试仪的工作原理是怎么样的

返回 打印
来源:仪天成电力  时间:2019/09/25  阅读:
        电力变压器、继电器、互感器、电容器、避雷器等这些高压电设备,在长时间运行之后,需要定期进行介质损耗的测量,因此需要用到介质损耗测试仪,该设备由于比较复杂,又是高压电力试验设备,因此需要大家熟练掌握其工作原理,本文就来给大家简单介绍介质损耗测试仪的工作原理是怎么样的。
        高压开始测量的频率后的设定值,通过PID算法的输出延迟器的频率功率调整到设定值时,向高电压测量电路实测值频率功率,低电压调整,准确的高电压输出。前进/倒退布线根据测试测量电路自动选择和切换电流输入范围,测量傅立叶变换电路,以滤除干扰提供,基波信号被分离,并且标准电流矢量运算当前样本,计算幅值的电容角差计算的tgδ。测量重复多次,选择排序的中间结果。测量结束时,测量电路发送命令向下延迟频率功率降到0V。

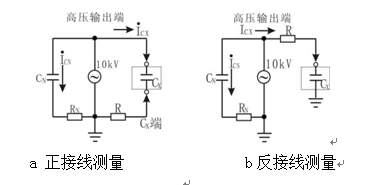

        根据被测对象是否接地,有两种测量方式,即正接测量方式和反接测量方式。两种测量方法的原理如图所示。在高压电源的10kV侧,高压被分成两个通道,并且电容器CN的介电损耗很小,可以认为是零,即电容电流,可以用作电容电流参考。在Cx样品的一侧,样品的电流可分解为水平分量和垂直分量,通过计算水平分量与垂直分量的比值可分解为水平分量和垂直分量,通过计算水平分量与垂直分量的比率可获得tgδ的值。在在非接地的CX测试,从尖端到样品测试电流取样电阻R,以获得充分的电流值,在直接接地的接地测试CX,CX机,从试验机的高压端的当前采样,以获得所述电阻器的全电流值。
        介质损耗测试仪是一款比较常规的高压电力试验设备,电力工作者在日常的工作中经常需要用到,因此该设备的工作原理,需要熟练掌握哦!

湖北仪天成电力设备有限公司
2019年9月25日
