高压开关真空度测试仪测试的原理是怎样的?

返回 打印
来源:仪天成电力  时间:2023/10/18  阅读:

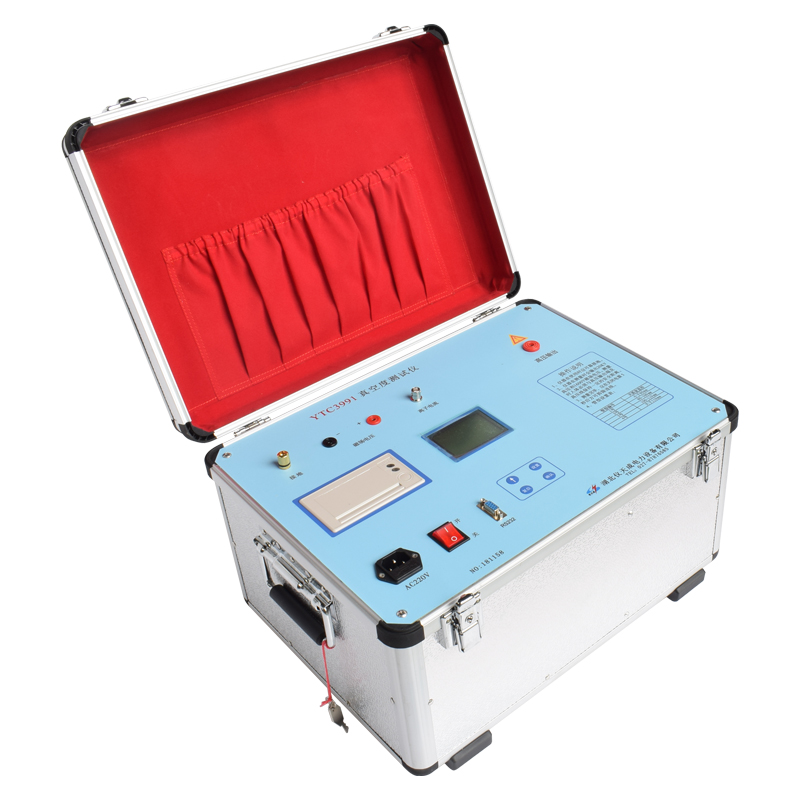

        从事电力的朋友们应该都知道高压开关设备在生产和使用中都需要做开关灭弧室内的真空度检测试验,真空灭弧室内部气体压力且应低于6.6×10-2Pa,通常为了做该检测试验,我们会用到高压开关真空度测试仪这款仪器,今天就给大家说明一下该仪器的测试原理是怎样的。
测试原理:
        本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离,施加电场脉冲高压,将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧,向线圈通以大电流,从而在灭弧室内产生与高压同步的脉冲磁场。这样,在脉冲强磁场和强电场的作用下,灭弧室中的带电离子作螺旋运动,并与残余气体分子发生碰撞电离,所产生的离子电流与残余气体密度即真空度近似成比例关系。
        对于不同的真空管型号(管型),由于其结构不同,在同等触头开距、同等真空度、同等电场与磁场的条件下,离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后,就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。
        在常规磁控放电测试灭弧室的真空度时,为了提高其测试灵敏度,需从断路器上卸下灭弧室,并置于螺线管线管内。这样一来,灭弧室在重新装回断路器时需要调整机械参数,工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室,这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理,提高了灭弧室真空度的现场测试灵敏度。

         对于高压开关断路器灭弧室内的真空度检测是我们电力系统很重要的一个试验,我们电力人员需要好好地利用高压开关真空度检测仪,熟悉其测试原理,帮助我们更好地完成检测工作。

湖北仪天成电力设备有限公司
2023年10月18日
