从事电力的朋友们应该都知道，对于高压开关真空度情况的测试是电力系统中一项很重要的测试工作，如今我们通常会利用高压开关真空度测试仪来完成这项测试，其是一种主要用于测量高压开关灭弧室内的真空度和压力的设备，测试功能全面，那么其主要由哪些部分组成呢？下面给大家介绍一下。
高压开关真空度测试仪主要组成部分如下：
1. CPU主控单元：主要用于采集、分析和处理测试数据。CPU主控单元是整个设备的核心，负责控制和管理其他部件的工作。
2. 高压与磁控电流控制板：主要用于控制高电压输出和磁控电流产生，这些电流能够使灭弧室内的气体分子电离，从而产生离子电流。
3. 按键与显示板：用于控制设备的运行状态，通过按键输入，显示测量结果和测试过程中产生的数据。
4. 打印机：用于记录测试结果，可以将数据打印出来，以便保存和查阅。
5. 真空管：用于放置测试样品，必须是绝缘良好且安装在绝缘良好的支撑架上，与磁控线圈和高压输出端相连。
6. 磁控线圈：主要用于产生脉冲磁场，用于产生气体分子电离所需的离子电流。
7. 电源：为测试仪提供所需的电源。
8. 测试架：用于放置真空管并支撑其位置，保证测试的准确性。
9. 测试电缆：用于连接磁控线圈、高压输出端和真空管，确保测试电流和电压的正确传输。
10. 测试探针：用于接触真空管的内部，测量其中的压力和真空度。

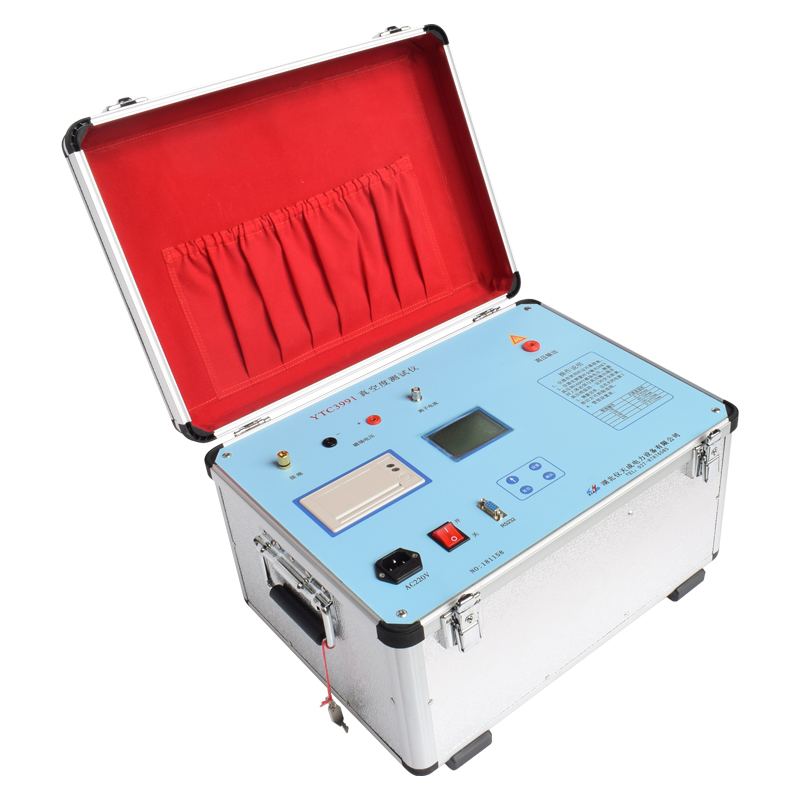

开关真空度测试仪是一款结构紧凑，机型轻便小巧，测试速度快，测量结果精度高稳定的开关真空情况测试设备，是电力行业优良检测设备。
