互感器测试仪如何进行CT变比试验

返回 打印
来源:仪天成电力  时间:2018/08/25  阅读:
        互感器测试仪如何进行CT变比试验呢?互感器测试仪可以进行CT、PT试验,具有速度快、精度高等诸多优点,是目前进行互感器校验的主流设备,仪天成电力在本文就主要以YTC8750E互感器测试仪如何进行CT变比试验为例,来对互感器的试验方式进行简单的讲解。

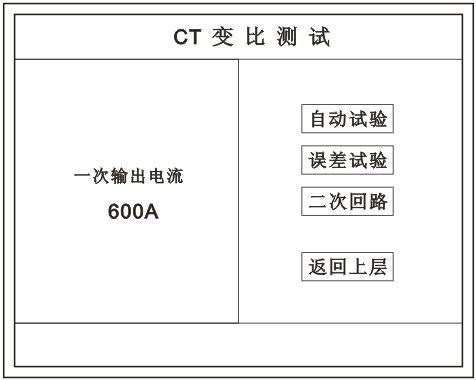

        在主菜单界面,旋转鼠标将光标移动到  CT测试  选项上,按下旋转鼠标选择 CT变比 即可进入变比极性试验设置界面(如下图)。光标移动至  返回上层  ,按下鼠标即可返回主菜单。

界面说明:

一次输出电流
将要输出的最大一次电流,范围(0 - 1000)A。
自动试验
设定好输出电流后,按此键开始自动试验。
误差试验
按额定一次的:1%、5%、20%、100%、120%取值,同时显示出角差与比差。
二次回路
输出所设定的一次电流,保持5分钟(最高200A)。
说明
试验前请检查  参数设置  里的额定变比是否与被测CT额定变比是否一置。不一置时将导致比值比差错误
接线方法:
用导线包中的红、黑大电流线接一边接CT一次,另一边接仪器的L1和L2上。
用导线包中的红、黑二次线一边接CT二次,另一边接仪器的K1和K2上。
自动试验:

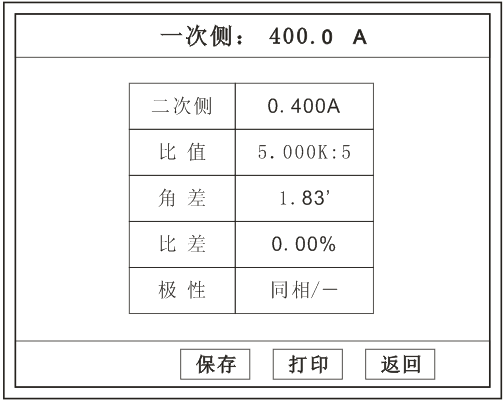

设定好一次输出电流后单击  自动试验  选择  确定  试验开始。仪器将自动按设定值升流,试验停止后自动计算出比值、角差、比差、极性。

保存
存储当前试验数据。点击后选择确定便可。
打印
点击后打印出试验结果。
误差试验

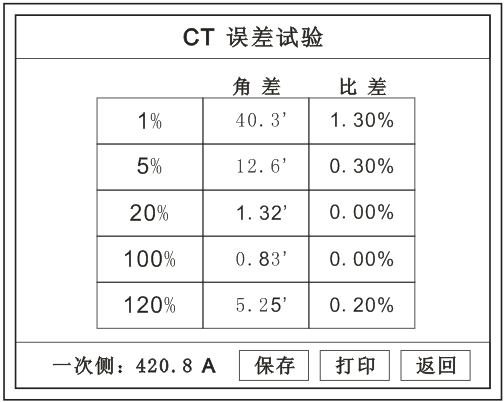

误差试验升流是根据参数设置里的额定一次的:1%、5%、20%、100%、120%取值,并显示角差、比差结果。
接线方法与自动试验一样。

二次回路

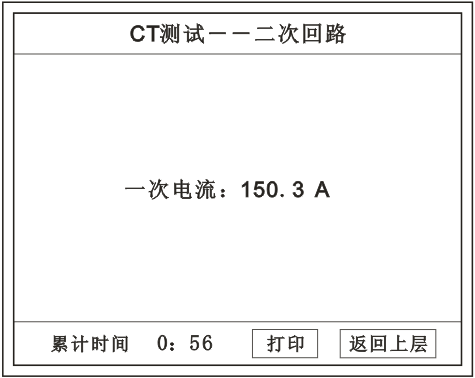

二次回路界面如下图。
在设定值保持输出电流5分钟(最高为200A)。

二次负载

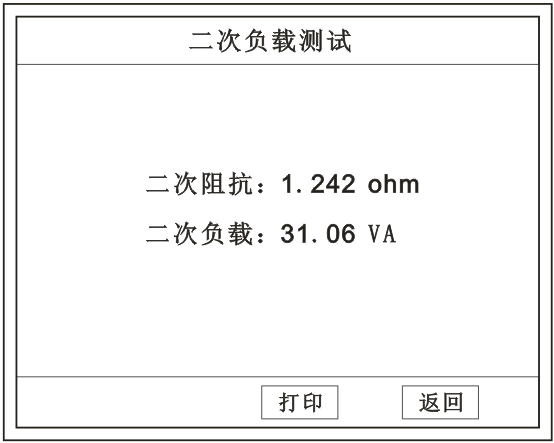

接好线后选择  二次负载 ,设定额定二次后选择  确定仪器将自动计算出阻抗和负载。

        当需要修改数据时,请将光标移动到需要修改数据的选项上,按下鼠标,即进入数据的百位或十位修改操作(光标缩小至被修改的这一位上),左旋或右旋鼠标即进行该位的增减操作。按下鼠标确认该位的修改,并进入下一位的修改,同样左旋或右旋鼠标进行该位的增减。逐位修改完毕后,光标增大为全光标,即退出数据的修改操作,此时旋转鼠标可将光标移走。
        互感器的CT测试是互感器众多测试功能中的一个小项目,但是电力工作者可以通过这个测试项目举一反三,融汇贯通,进行其他项目的试验,在试验之前需要根据测试项目的不同分别进行接线,这样才能达到测试精度。

湖北仪天成电力设备有限公司
2018年8月25日
